Artikel-Nr.:
S6-EH1P(12-16)K03-NVModell:
S6-EH1P(12-16)K03-NV-YD-LAusgangsspannung:
220 V / 230 VMaximale Ausgangsleistung:
16kwPV-Eingangsspannung:
550 VBatteriespannung:
40 - 60 VGewicht:
55.5 kgAbmessungen:
459 × 845 × 313 mmAnzeige:
7.0 inch LCD Display

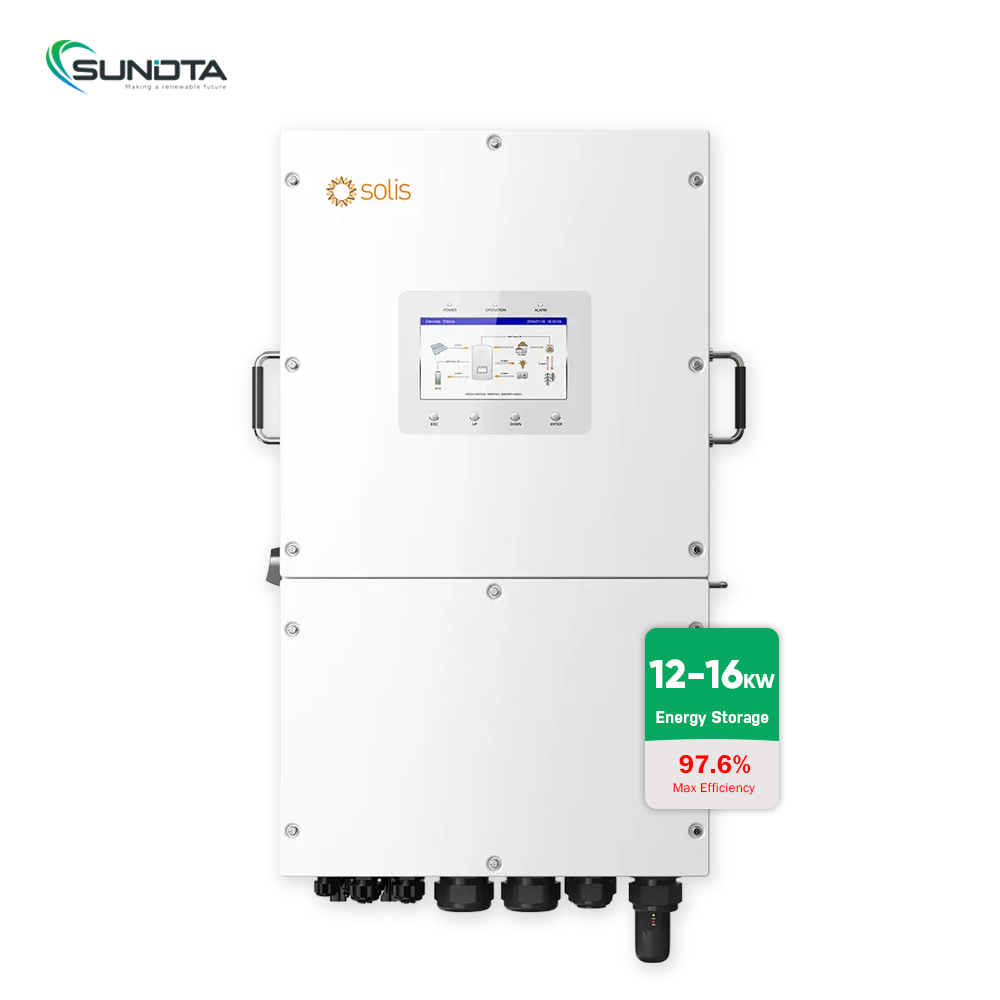

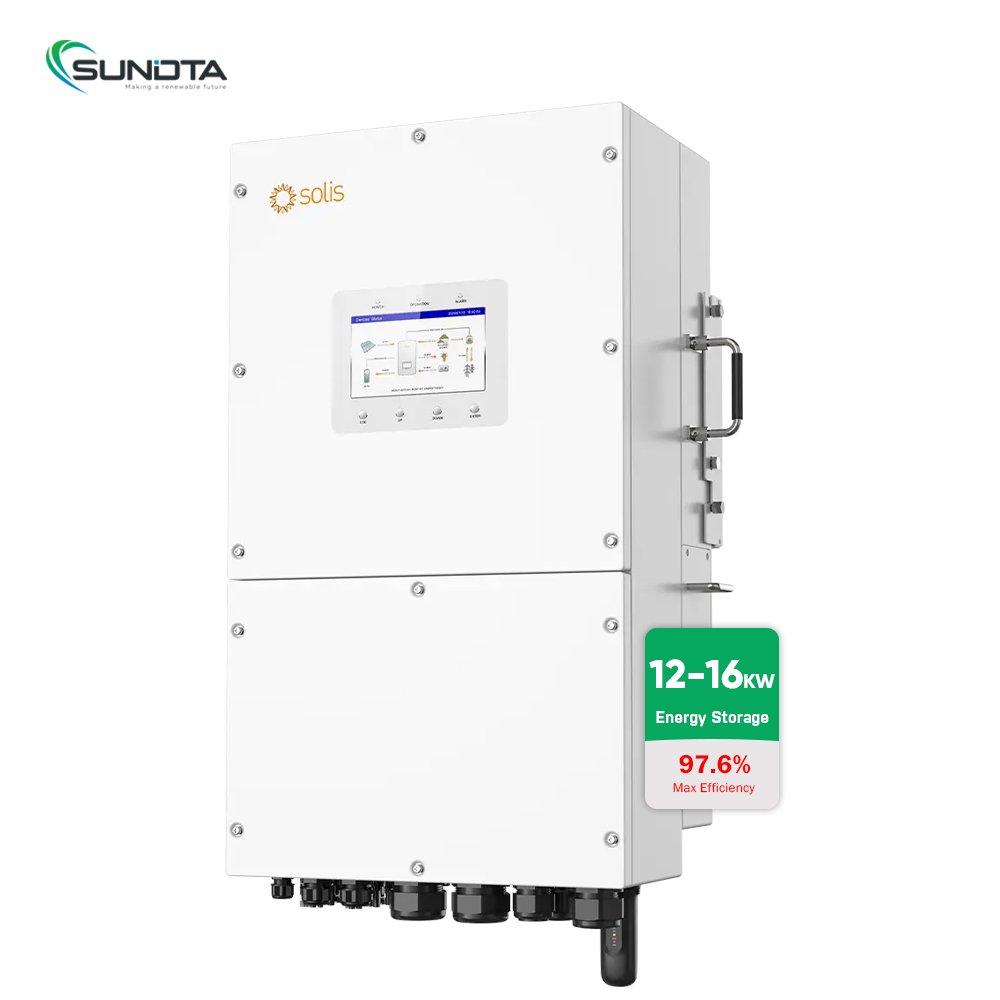

Solis Einphasen-Wechselrichter für Energiespeicherung, 12–16 kW
Der Energiespeicher-Wechselrichter der Serie S6-EH1P(12-16)K03-NV-YD-L eignet sich für große PV-Energiespeichersysteme in Wohngebäuden und unterstützt einen MPPT-Eingangsstrom von bis zu 40 A. Er ist für 182 mm/210 mm große Solarmodule geeignet. Integrierte Batteriebehandlungs- und -schutzfunktionen schonen die Batterien. Er unterstützt mehrere parallel geschaltete Wechselrichter, um ein einphasiges oder dreiphasiges System mit einer maximalen Leistung von 160 kW zu bilden. Er unterstützt auch die AC-Kopplung zur Nachrüstung bestehender Solaranlagen. Maximal 350 A Lade- und Entladestrom sorgen für eine höhere Energiedichte. Dank seiner intelligenten und zuverlässigen Bauweise ist er die erste Wahl für große PV-Energiespeichersysteme in Wohngebäuden.
Hauptmerkmale;
Intelligentes Energiemanagement T
1. Integrierte Steuerung für SG-fähige Wärmepumpen
2. KI steuert das Laden und Entladen intelligent auf Basis von TOU-Tarifen (Time-of-Use)
3. Nahtlose Integration mit VPP- und EMS-Plattformen für eine verbesserte Energieoptimierung
Hohe Leistung
1. Schaltzeit < 4ms
2. 160 % PV-Eingangskapazität zur Maximierung der Solarenergienutzung
Flexibel und skalierbar
1. Kompatibel mit gängigen Lithium- und Blei-Säure-Batterien
2. Einfache Erweiterung der Systemkapazität durch Parallelschaltungen und AC-Kopplung
Einfache und schnelle Konfiguration
1. 7-Zoll-LCD-Bildschirm für eine intuitive Benutzererfahrung
2. Bluetooth-App-Unterstützung für eine schnelle und einfache Einrichtung
DATENBLATT | S6-EH1P(12-16)K03-NV-YD-L | ||
Modelle | 12K | 14K | 16K |
Eingang DC (PV-Seite) | |||
Empfohlene max. PV-Array-Größe | 24 kW | 28 kW | 32 kW |
Max. nutzbare PV-Eingangsleistung | 19,2 kW | 22,4 kW | 22,4 kW |
Max. Eingangsspannung | 550 V | ||
Nennspannung | 380 V | ||
Anlaufspannung | 100 V | ||
MPPT-Spannungsbereich | 100 - 450 V | ||
Max. Eingangsstrom | 40 A / 40 A / 40 A | ||
Max. Kurzschlussstrom | 50 A / 50 A / 50 A | ||
MPPT-Anzahl / Max. Anzahl der Eingangsstrings | 3 / 6 | ||
Batterie | |||
Akku-Typ | Li-Ionen / Blei-Säure | ||
Batteriespannungsbereich | 40 - 60 V | ||
Max. Lade-/Entladestrom | 250 A | 290 A | 290 A |
Kommunikation | CAN / RS485 | ||
Ausgang AC (Netzseite) | |||
Nennausgangsleistung | 12 kW | 14 kW | 16 kW |
Betriebsphase | L/N/PE | ||
Nennnetzspannung | 220 V / 230 V | ||
Nennnetzfrequenz | 50 Hz / 60 Hz | ||
Nenn-Netzausgangsstrom | 54,5 A / 52,2 A | 63,6 A / 60,9 A | 72,7 A / 69,6 A |
Leistungsfaktor | > 0,99 (0,8 voreilend – 0,8 nacheilend) | ||
THDi | < 3 % | ||
Eingang AC (Netzseite) | |||
Eingangsspannungsbereich | 187 - 253 V | ||
Max. Eingangsstrom | 81,8 A / 78,3 A | 95,5 A / 91,3 A | 109,1 A / 104,3 A |
Frequenzbereich | 45 - 55 Hz / 55 - 65 Hz | ||
Ausgang AC (Backup) | |||
Nennausgangsleistung | 12 kW | 14 kW | 16 kW |
Max. Scheinleistung | 2-fache Nennleistung, 10 s | ||
Backup-Umschaltzeit | < 4 ms | ||
Nennausgangsspannung | L/N/PE, 220 V / 230 V | ||
Nennfrequenz | 50 Hz / 60 Hz | ||
Nennausgangsstrom | 54,5 A / 52,2 A | 63,6 A / 60,9 A | 72,7 A / 69,6 A |
THDv (@lineare Last) | < 3 % | ||
Eingangsgenerator | |||
Max. Eingangsleistung | 12 kW | 14 kW | 16 kW |
Max. Eingangsstrom | 54,5 A / 52,2 A | 63,6 A / 60,9 A | 72,7 A / 69,6 A |
Nenneingangsfrequenz | 50 Hz / 60 Hz | ||
Effizienz | |||
Max. Effizienz | 97,6 % | ||
EU-Effizienz | 97,0 % | ||
BAT wird durch die maximale PV-Effizienz aufgeladen | > 94,9 % | ||
BAT geladen/entladen auf AC max. Effizienz | > 94,33 % / 93,51 % | ||
Schutz | |||
Überspannungsschutz | Ja | ||
DC-Verpolungsschutz | Ja (nur PV) | ||
Erdschlussüberwachung | Ja | ||
Integrierter AFCI | Ja | ||
Schutzklasse / Überspannungskategorie | I / II (PV und BAT), III (NETZ und BACKUP und GEN) | ||
Allgemeine Daten | |||
Abmessungen (B × H × T) | 459 × 845 × 313 mm | ||
Gewicht | 55,5 kg | ||
Topologie | Transformatorlos | ||
Betriebsumgebungstemperaturbereich | -25 ~ +60°C | ||
Schutzart | IP66 | ||
Geräuschemission (typisch) | < 65 dB(A) | ||
Kühlkonzept | Intelligente Lüfterkühlung | ||
Max. Betriebshöhe | 4000 m | ||
Netzanschlussstandard | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN50549-1 | ||
Sicherheit / EMV-Norm | IEC/EN 62109-1/-2, EN 61000-6-2/-3 | ||
Merkmale | |||
DC-Anschluss | MC4-Stecker (PV-Anschluss) / Klemmenblock (BAT-Anschluss) | ||
AC-Anschluss | Klemmenblock | ||
Anzeige | 7,0-Zoll-LCD-Display & Bluetooth + APP | ||
Kommunikation | RS485, Optional: Mobilfunk, WLAN, LAN |
