Artikel-Nr.:
S5-GR3P(5-20)KModell:
S5-GR3P(5-20)KAusgangsspannung:
3/N/PE, 220 V / 380 V, 230 V / 400 VMaximale Ausgangsleistung:
5-20kwPV-Eingangsspannung:
600 VGewicht:
16.9~20.8kgAbmessungen:
310 × 563 × 219 mmAnzeige:
LCD

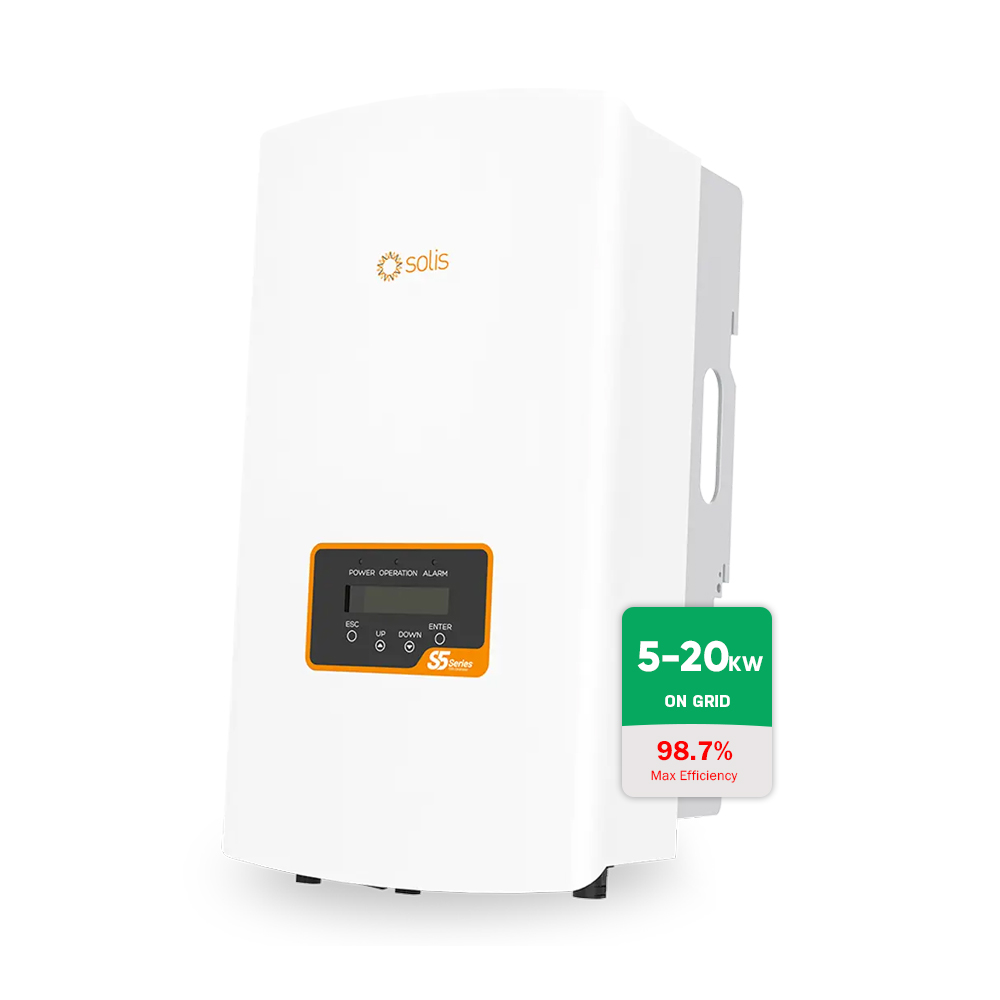

Solis 5-20KW Three Phase Grid Tied Inverter
Die dreiphasigen Stringwechselrichter der GR3P(5-25)K-Serie sind zuverlässige Geräte für private, kleine Industrie- und gewerbliche Photovoltaikanlagen. Kleinere Abmessungen, höhere Effizienz und eine Vielzahl von Leistungsmodellen stehen zur Auswahl. Zwei MPPT-Zugänge sorgen für mehr Flexibilität und Effizienz.
Wichtige Funktionen:
1. IP66
2. Max. Effizienz 98,7 %
3. > 150 % DC/AC-Verhältnis
4. Adaptives schwaches Gitter
5. Unterstützt die Exportleistungskontrolle
6. 24-Stunden-Lastverbrauchsüberwachung
7. AFCI-Schutz, reduziert proaktiv das Brandrisiko
| DATENBLATT | S5-GR3P(5-20)K | ||||||||
| Modelle | 5K | 6K | 8K | 10.000 | 12K | 13K | 15.000 | 17K | 20.000 |
| Eingangs-DC | |||||||||
| Empfohlene max. PV-Leistung | 7,5 kW | 9 kW | 12 kW | 15 kW | 18 kW | 19,5 kW | 22,5 kW | 25,5 kW | 30 kW |
| Max. Eingangsspannung | 1100 V | ||||||||
| Nennspannung | 600 V | ||||||||
| Anlaufspannung | 180 V | ||||||||
| MPPT-Spannungsbereich | 160 - 1000 V | ||||||||
| Max. Eingangsstrom | 16 A / 16 A | 32 A / 32 A | |||||||
| Max. Kurzschlussstrom | 20 A / 20 A | 40 A / 40 A | |||||||
| MPPT-Anzahl / Max. Anzahl der Eingangsstrings | 2 / 2 | 2 / 4 | |||||||
| Ausgang AC | |||||||||
| Nennausgangsleistung | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 13 kW | 15 kW | 17 kW | 20 kW |
| Max. Scheinleistung | 5,5 kVA | 6,6 kVA | 8,8 kVA | 11 kVA | 13,2 kVA | 14,3 kVA | 16,5 kVA | 18,7 kVA | 22 kVA |
| Max. Ausgangsleistung | 5,5 kW | 6,6 kW | 8,8 kW | 11 kW | 13,2 kW | 14,3 kW | 16,5 kW | 18,7 kW | 22 kW |
| Nennnetzspannung | 3/N/PE, 220 V / 380 V, 230 V / 400 V | ||||||||
| Nennnetzfrequenz | 50 Hz / 60 Hz | ||||||||
| Nenn-Netzausgangsstrom | 7,6 A/7,2 A | 9,1 A/8,7 A | 12,2 A/11,5 A | 15,2 A/14,4 A | 18,2 A/17,3 A | 19,8 A/18,8 A | 22,8 A/21,7 A | 25,8 A/24,6 A | 30,4 A/28,9 A |
| Max. Ausgangsstrom | 7,9 A | 9,5 A | 12,7 A | 15,9 A | 19,1 A | 20,7 A | 23,8 A | 27 A | 31,8 A |
| Leistungsfaktor | > 0,99 (0,8 voreilend – 0,8 nacheilend) | ||||||||
| THDi | < 2 % | ||||||||
| DC-Injektionsstrom | < 0,5 % In | ||||||||
| Effizienz | |||||||||
| Max. Effizienz | 98,3 % | 98,3 % | 98,6 % | 98,7 % | |||||
| EU-Effizienz | 97,7 % | 97,9 % | 98,0 % | 98,0 % | |||||
| Schutz | |||||||||
| DC-Verpolungsschutz | Ja | ||||||||
| Kurzschlussschutz | Ja | ||||||||
| Überstromschutz am Ausgang | Ja | ||||||||
| Isolationswiderstandsüberwachung | Ja | ||||||||
| Fehlerstromerkennung | Ja | ||||||||
| Überspannungsschutz | Ja | ||||||||
| Netzüberwachung | Ja | ||||||||
| Schutz vor Inselbildung | Ja | ||||||||
| Temperaturschutz | Ja | ||||||||
| Multi-Peak-Scan | Ja | ||||||||
| Integriertes AFCI 2.0 | Optional | ||||||||
| Integrierter DC-Schalter | Ja | ||||||||
| Allgemeine Daten | |||||||||
| Abmessungen (B × H × T) | 310 × 563 × 219 mm | ||||||||
| Gewicht | 16,9 kg | 17,9 kg | 19,6 kg | 20,8 kg | |||||
| Topologie | Transformatorlos | ||||||||
| Eigenverbrauch (Nacht) | < 1 W | ||||||||
| Betriebsumgebungstemperaturbereich | - 25 ~ +60°C | ||||||||
| Relative Luftfeuchtigkeit | 0 - 100 % | ||||||||
| Schutzart | IP66 | ||||||||
| Geräuschemission (typisch) | < 30 dB(A) | < 60 dB(A) | |||||||

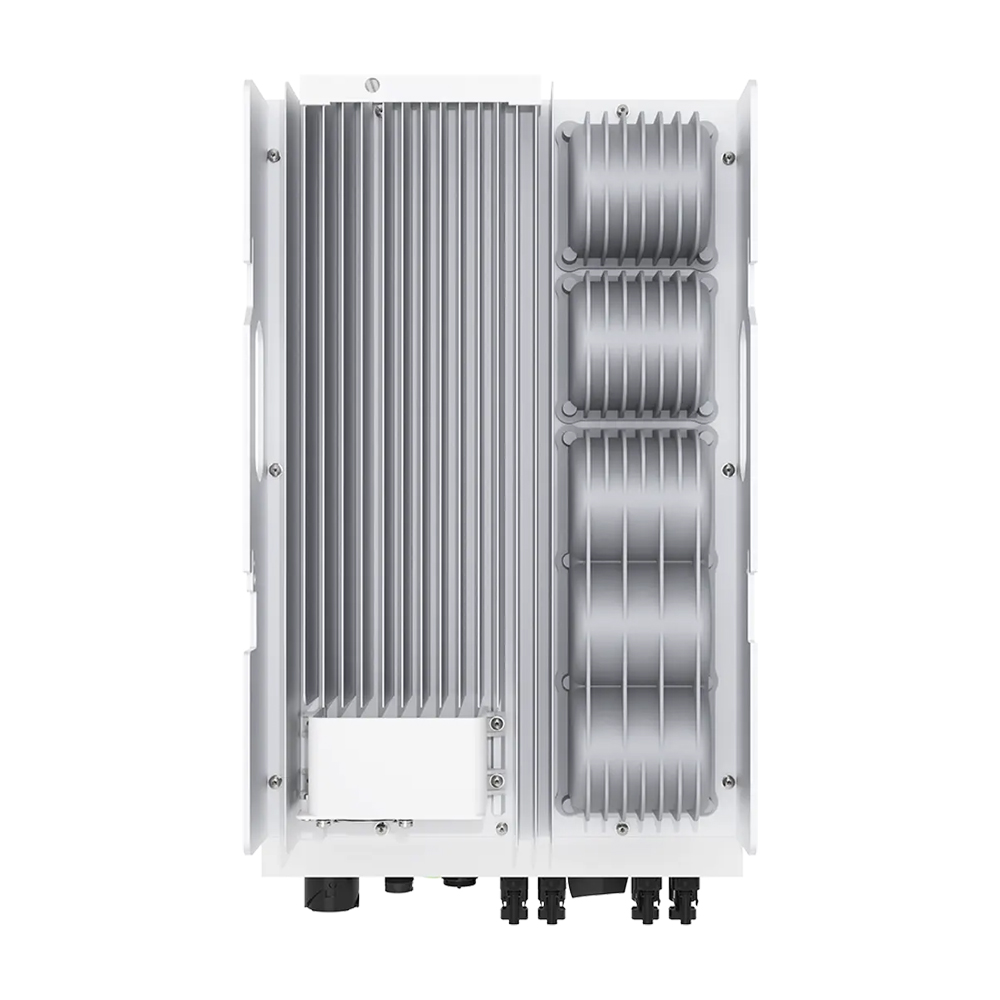

| Kühlkonzept | Natürliche Kühlung | Intelligente Lüfterkühlung | |||||||
| Max. Betriebshöhe | 4000 m | ||||||||
| Netzanschlussstandard | IEC 61683, IEC 60068, IEC 61727, IEC 62116, EN 50530, IS 16169/IS 16221(BIS) | ||||||||
| Sicherheit / EMV-Standard | IEC 62109-1/-2, IEC 61000-6-1/-2/-3/-4 | ||||||||
| Merkmale | |||||||||

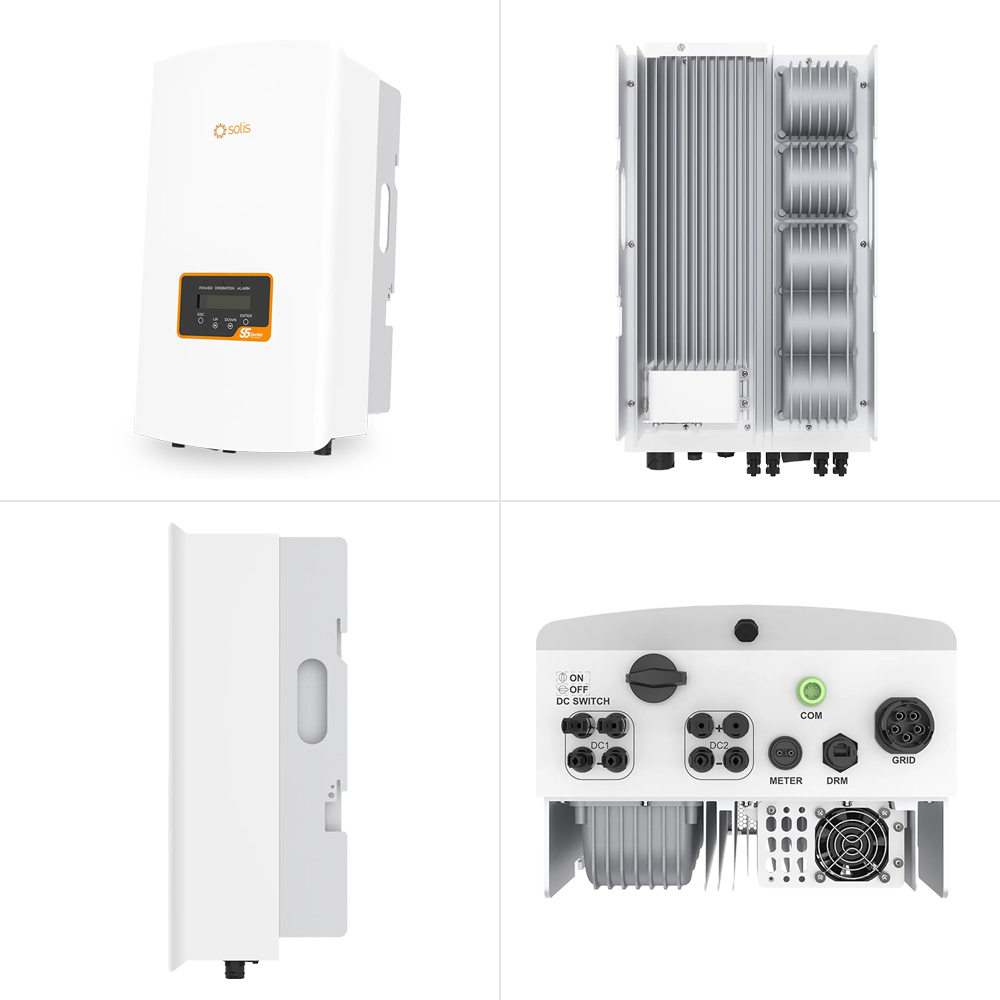

| DC-Anschluss | MC4-Stecker | ||||||||
| AC-Anschluss | Schnellanschlussstecker | ||||||||
| Anzeige | LCD | ||||||||
| Kommunikation | RS485, Optional: S3-WiFi-ST, S3-GRPS-ST | ||||||||
